Batterien

Materialmix - wie Batteriegehäuse günstiger und leichter werden

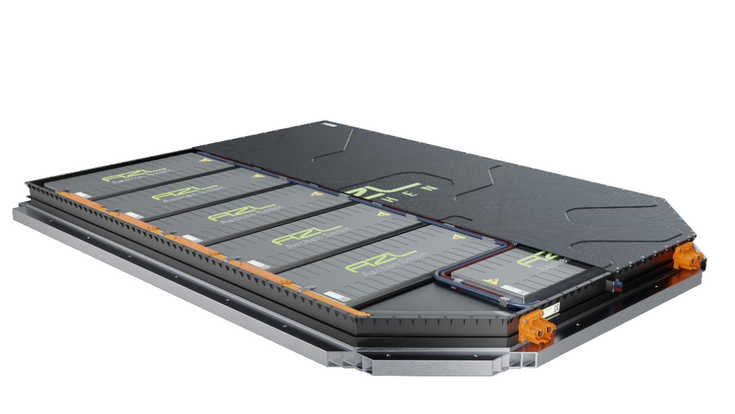

Batteriegehäuse
© AZL

Batteriegehäuse gehören zu den Schlüsselkomponenten in E-Fahrzeugen und werden derzeit in der Regel aus Aluminium hergestellt. Genau diese Komponente analysierte das AZL in dem jetzt durchgeführten Projekt mit einem großen Konsortium aus Automobilherstellern, Automobilzulieferern, Rohstoffherstellern und Maschinenherstellern. „Der enorme Zuspruch aus der Industrie unterstreicht die Relevanz des Themas“, freut sich der Projektleiter Warden Schijve, der zudem sehr zufrieden mit dem Verlauf und den Ergebnissen ist. Schließlich lassen sich bis zu 36 % des Gewichts und bis zu 20 % der Kosten einsparen, wenn anstelle herkömmlicher Lösungen Multi-Material-Verbunde auf Basis von Kunststoffen zum Einsatz kommen.

Gleiche oder bessere mechanische Kennwerte

Um zu den Ergebnissen zu gelangen, hat das AZL unter Mitwirkung seiner Partnerunternehmen zunächst fünf Subkomponenten eines Batteriegehäuses definiert: die Gehäusewanne, die Bodenschutzplatte, den Crash-Rahmen, die Querbalken und den Gehäusedeckel. Außerdem analysierten die Partner insgesamt 44 marktrelevante, existierende Serienkomponenten und Konzepte genauer und erstellten eine umfangreiche Übersicht über die verschiedenen Standards sowie Anforderungen auf nationaler, internationaler und OEM-Ebene. Prämisse dabei war, gleiche oder gar bessere mechanische Kennwerte zu erreichen als bei herkömmlichen Lösungen. So sollten beispielsweise mindestens gleiche Steifigkeiten, Sicherheiten bei seitlichem Aufprall, EMI- Abschirmung sowie Flammschutz vorhanden sein. Um nun die alternativen Lösungen zu ermitteln, entwickelte das AZL 20 Designkonzepte mit unterschiedlichen Materialkombinationen. Zur Analyse und Auslegung der verschiedenen Konzepte wurden mehr als 500 FEM-Modelle erstellt und über 1.500 CAE- Simulationen durchgeführt.

Folgeprojekte zu Bodenaufprallschutz und Feuerbeständigkeit

„Das Projekt und der enorme Zuspruch aus der Industrie zeigen nicht nur die Relevanz des Themas, sondern auch die Potentiale von alternativen Multi-Material-Verbunden, auf“, fasst Warden Schijve das Projekt zusammen und verweist auf die Folgeprojekte, „Neben individuellen Entwicklungsprojekten starten am 26. Januar 2022 zwei Folgeaktivitäten in dem Format der gemeinschaftlich finanzierten Joint Partner Projects und laden hierzu auch neue Firmen als Teilnehmer ein.“ Während sich Folgeprojekt 1 mit einer anwendungsbezogenen Testmethode und der Untersuchung der Sicherheit verschiedener Materialkombinationen für den Bodenaufprallschutz beschäftigt, steht in Folgeprojekt 2 die Flammresistenz verschiedener Materialien und Materialkombinationen im Vordergrund. Ziel ist es Prüfverfahren zu entwickeln, die es erlauben, die Aufprall-/Feuerbeständigkeit auf Materialebene unter Berücksichtigung der spezifischen Anforderungen an ein Batteriegehäuse im Vergleich zu Standardmaterialien zu untersuchen.
