Security im Schaltschrank : Blue e+ Filterlüfter
Im Inneren eines Schaltschranks ist Hitze ein unwillkommener Gast. Sie nach außen zu befördern und fernzuhalten, ist entscheidend für den störungsfreien Betrieb der eingebauten Komponenten. Filterlüfter, die bisher oft wenig beachtet und unterschätzt wurden, übernehmen diesen Job. Rittal hat eine neue Generation von Filterlüftern mit Notkühlfunktion und anderen innovativen Features entwickelt, die für eine effiziente Kühlung sorgen.
Überall dort, wo die Temperatur im Schaltschrank mithilfe der Umgebungsluft reguliert werden kann, sind Filterlüfter die beste und kostengünstigste Alternative zu Kühlgeräten. Deshalb sind sie die häufigste Wahl zur Klimatisierung von Schaltschränken. Die neuen Filterlüfter bieten jedoch weit mehr als bisher angenommen und agieren als intelligente Helfer mit zahlreichen nützlichen Funktionen und einem wachsamen Auge für potenzielle Gefahren. Sie können beispielsweise bei einem unerwarteten Temperaturanstieg durch eine Notkühlfunktion eingreifen, um Komponenten vor Überhitzung zu schützen und Kosten durch Anlagenausfälle zu vermeiden.
Zeitersparnis durch werkzeugloses Handling

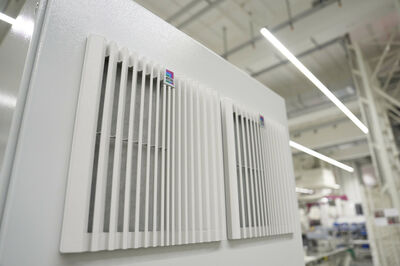

Die Vorteile beginnen bereits bei der Montage: Während die letzte Generation von Filterlüftern bereits auf werkzeuglose Montage und Wartung ausgelegt war, wurden die entsprechenden mechanischen Komponenten nun weiter optimiert. Die Montagehaken und der Öffnungsmechanismus für den Filterwechsel wurden noch benutzerfreundlicher gestaltet. Bekannte Funktionen wie die einfache Änderung der Luftstromrichtung und die flexible Positionierung des Stromanschlusses wurden beibehalten. Auch das Design wurde angepasst, wobei die Lamellen am Gitter nun horizontal verlaufen. Dabei sind die Montageöffnungen gleich geblieben und selbstverständlich wurde die Schutzart beibehalten.
Neuer Faltenfilter und Diagonallüftertechnik
Um die Hauptaufgabe des Filterlüfters zu erfüllen – viel Luft durchzulassen und gleichzeitig eine möglichst hohe Filterleistung zu erzielen – setzt Rittal neue Maßstäbe durch Faltenfilter. Diese bieten eine sechsmal größere Oberfläche, sind um 40 Prozent luftdurchlässiger und verfügen gleichzeitig über eine 50 Prozent höhere Abscheideleistung. Dank dieser vielen Funktionen führt die neue Generation von Filterlüftern kein Schattendasein mehr und hebt die herkömmlichste Art der Schaltschrank-Klimatisierung auf ein neues Level. Die neuen Faltenfilter sind Standard in allen Blue e+ Filterlüftern der AC/DC (Ausnahme: Modelle der Leistungsklasse 20m³/h) und EC-Ausführungen.

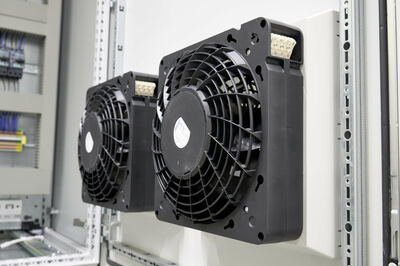

Die gleichmäßige und konstante Belüftung der Komponenten mittels Diagonallüftertechnik trägt dazu bei, die Lebensdauer der im Schrank befindlichen Komponenten zu verlängern und die Ausfallzeiten sowie Maschinenstillstände zu reduzieren. Rittal zeichnet sich besonders dadurch aus, dass die verbesserten Funktionen und die gesteigerte Luftleistung zu unveränderten Preisen angeboten werden.
Intelligenz auf kleinstem Raum
Die neuen Rittal Blue e+ Filterlüfter sind in fünf Baugrößen und acht Leistungsklassen von 20m³/h bis 1.160m³/h Luftleistung erhältlich. Während die AC/DC-Modelle grundlegende Funktionen bieten, erfüllt die EMV-Variante spezielle Anforderungen an die elektromagnetische Schirmdämpfung von Gehäusen.
Dank EC-Technologie, die in der dritten Modellart zum Einsatz kommt, sind Drehzahlregelung und Lüfterüberwachung über eine analoge Schnittstelle möglich. Damit wird die Temperaturregelung an den tatsächlichen Bedarf angepasst – eine smarte Funktion, die Energie spart und die Lebensdauer erhöht. Die EC-Variante verfügt weiters über ein Alarmrelais zur direkten Meldung von Fehlfunktionen. Die neue Generation knüpft mit IoT-Fähigkeit daran an und bietet weitere Vorteile wie eine ModBus-Schnittstelle, über die Monitoring, Steuerung und Alarmfunktion verfügbar sind, sowie einen Weitbereichseingang (100-240 V).
Auch die Nachhaltigkeit kommt beim Blue e+ Filterlüftern nicht zu kurz: Die hohe Effizienz des Motors im EC-Filterlüfter sorgt für 60 Prozent Energieeinsparung im Betrieb.
Volle Kontrolle und weitere Features beim EC-Filterlüfter
Filterlüfter, die über das Rittal IoT-Interface erfasst sind, liefern Informationen zum Status, zur Auslastung, zu den Betriebsstunden und zum Energieverbrauch. Bei mehreren Schaltschränken können kritische Wärmeentwicklungen sensorisch erfasst und dem entsprechenden Filterlüfter zugeordnet werden. Anlagenbetreiber werden informiert und die integrierte Notkühlfunktion mit bis zu 40 Prozent zusätzlicher Luftleistung des Filterlüfters aktiviert, sobald die Temperatur den Alarm-Schwellenwert überschreitet. Dies verzögert eine Überhitzung, und der Filterlüfter kehrt in den Normalmodus zurück, sobald die Temperatur wieder unter den Schwellenwert fällt.
In Verbindung mit dem IoT- Modul trägt die neue Generation auch zur eigenen Langlebigkeit bei: Die automatische Filterreinigung beim EC-Filterlüfter sorgt für eine längere Standzeit. Das spart Kosten und Zeit in der Instandhaltung. Betreiber können außerdem eine virtuelle Betriebsdauer abfragen und erhalten die Fälligkeit des nächsten Filterwechsels angezeigt, ähnlich wie bei einer Tankanzeige. Dies ermöglicht eine bedarfsorientierte Wartung, die Zeit und Aufwand spart.
Mehr Informationen zu den Blue e+ Filterlüftern gibt es hier.
