Sicherheitsrelais

Bausteine für die sichere Signalauswertung

Sicherheitsbausteine
© Schmersal

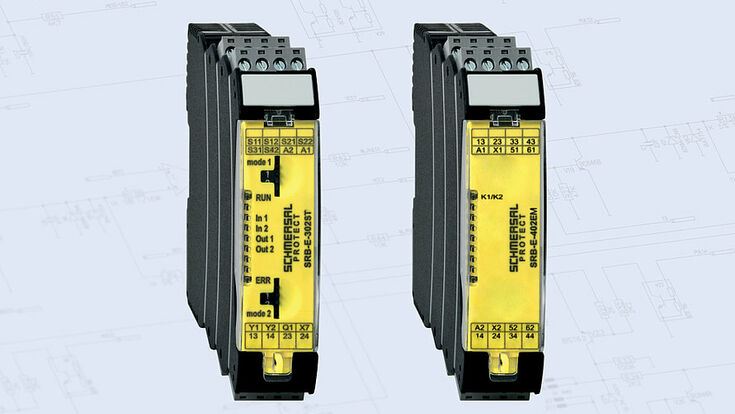

Eine Auswerteeinheit für zwei Sicherheitssensoren: Das ist die markanteste Eigenschaft des Sicherheitsrelaisbausteins SRB-E-302ST, mit dem Schmersal mehrere Bausteine aus der älteren AES-Baureihe ersetzt. Mit ihm können alle gängigen elektromechanischen und elektronischen Sicherheitsschalter sowie Sicherheitssensoren überwacht werden sowie auch optoelektronische Schutzeinrichtungen (AOPDs). Je nach Einsatzfall schaltet der Baustein mit den sicheren Relaiskontakten oder aber verschleißfrei mit einem sicheren Halbleiterausgang. Dabei können Anwendungen bis Kategorie 4/ PL e (EN ISO 13849-1) sowie SIL 3 (IEC 61508) realisiert werden.

Platz und Geld sparen

So soll der Elektrokonstrukteur sowohl Platz im Schaltschrank, als auch Kosten sparen und die volle Funktionalität eines modernen Sicherheitsbausteins gleich doppelt nutzen können. Die Ansteuerung kann ein- oder zweikanalig erfolgen, Funktionen wie Stopp 0, Autostart und Reset mit Flankenüberwachung sind mit an Bord, und über einen Drehschalter lassen sich 24 vorkonfigurierte Anwendungen auswählen. Mit einem zweiten Drehschalter wählt der Anwender die Startfunktion aus.

Kontakte von sicheren Relais und Halbleiterausgängen vervielfältigen und verstärken

Ebenfalls neu ist die Ausgangserweiterung SRB-E-402EM, die genau wie der SRB-E-302ST im kompakten Gehäuse der SRB-E-Baureihe untergebracht ist. Mit ihr kann der Konstrukteur Kontakte von sicheren Relais und von Halbleiterausgängen vervielfältigen und verstärken. Dabei stehen ihm vier Sicherheitskontakte, zwei Meldekontakte sowie Rückführkontakte zur Verfügung. Der neue Sicherheitsbaustein kann als Erweiterungsmodul für alle Sicherheitsbausteine und Sicherheitssteuerungen eingesetzt werden, die über eine Rückführkreisüberwachung verfügen. Im Vergleich zur Vorgängerbaureihe zeichnet er sich u.a. durch eine kompaktere Bauweise und einen erhöhten Temperaturbereich (-25 °C bis +60 °C) aus.
